LiPo baterijų komplekto surinkimo linija, skirta dronui UAV

„Xiamen Acey New Energy Technology Co., Ltd“ yra viena patikimiausių „Lipo“ baterijų surinkimo linijos, skirtos dronų uav, gamintojų ir tiekėjų Kinijoje. Būkite tikri, kad čia iš mūsų gamyklos nusipirksite aukštos kokybės produktus, pagamintus Kinijoje. Susisiekite su mumis dėl pritaikytų paslaugų.



Pusiau automatinis raktų maišelis LiPo baterijų komplekto surinkimo linija, skirta UAV

ACEY-PAL-UAV yra pusiau-automatinė baterijų rinkinio surinkimo linija, skirta didelio-našumo ličio polimero (LiPo) baterijų paketams, skirtiems dronams ir nepilotuojamiems orlaiviams (UAV), įskaitant FPV dronus, komercinius UAV, pramoninius dronus ir kitas nepilotuojamas orlaivių sistemas, gaminti.



Išsamus sprendimas apima elementų talpos klasifikavimą, įtampos ir vidinės varžos rūšiavimą, skirtukų pjovimą, ąselių suvirinimą, BMS testavimą, išsamų pakuotės testavimą ir įkrovos{0}}iškrovos senėjimą. Gamybos linija gali būti pritaikyta pagal akumuliatoriaus matmenis, pakuotės struktūrą, išėjimo talpą ir kliento gamyklos išdėstymą, todėl ji tinka tiek bandomajai gamybai, tiek vidutinės apimties gamybai.

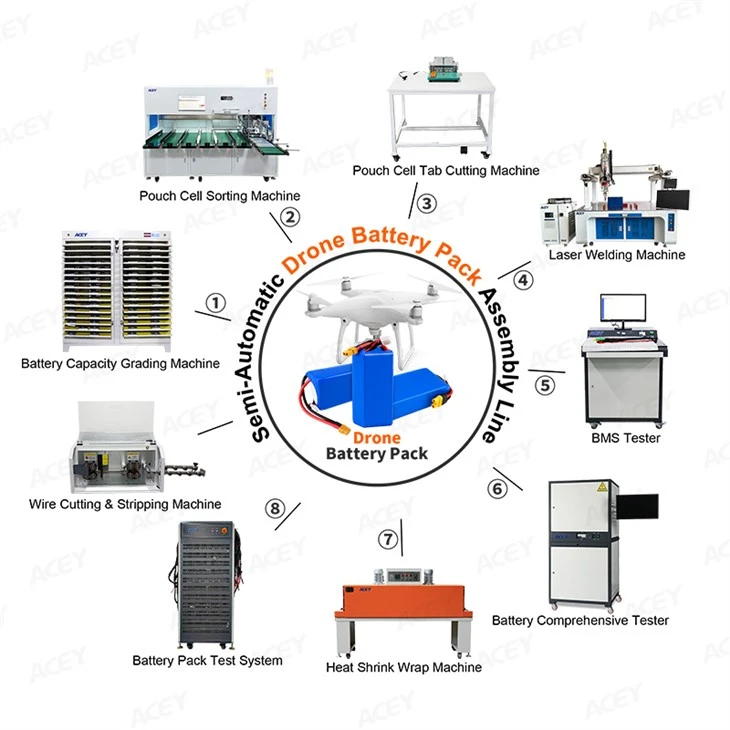

Ląstelių talpos klasifikavimas → Įtampos ir IR rūšiavimas → Celių suderinimas → Skirtukų pjovimas → Ląstelių sudėjimas ir tvirtinimo elementų surinkimas → Lazerinis suvirinimas → BMS montavimas ir testavimas → Izoliacijos ir paketo surinkimas → Išsamus bandymas → Izoliacinės plėvelės šilumos susitraukimas → kodavimas ir žymėjimas → įkrovimas → baigiamasis patikrinimas{0}}

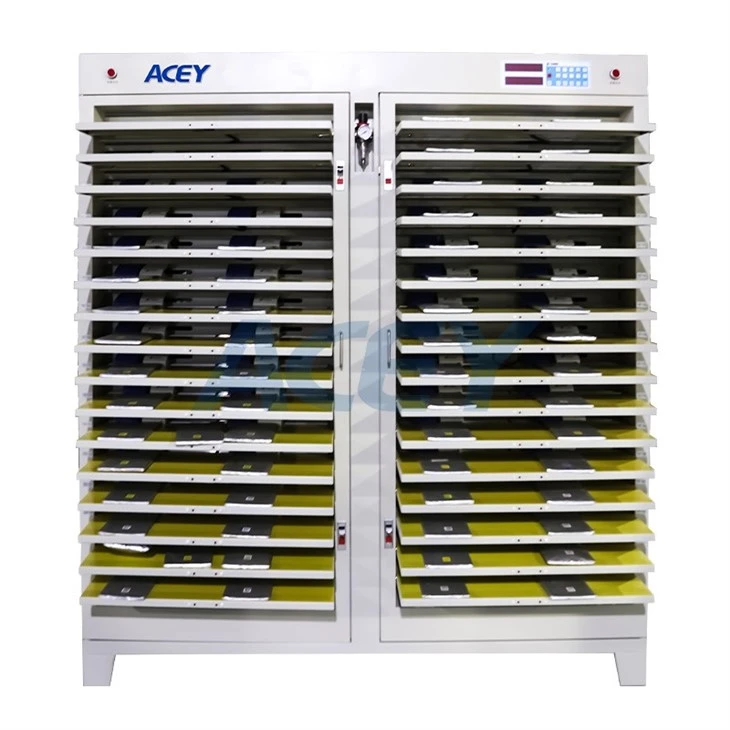

1. Ląstelių klasifikavimo mašina

ACEY{0}}PCT serijos ličio jonų elementų klasifikavimo aparatas skirtas maišelių elementų įkrovimui, iškrovimui, talpos testavimui ir našumui įvertinti prieš surenkant pakuotę. Tai padeda atpažinti panašios talpos ir iškrovimo charakteristikas turinčius elementus, taip pagerindamas bendrą baterijų paketo nuoseklumą.



Pagrindinės specifikacijos

Parametras	Specifikacija
Prekės Nr.	ACEY-PCT serija
Kanalo kiekis	64 / 128 / 160 / 256 kanalai
Taikomas langelio tipas	Maišelio baterijos elementai
Įkrovimo įtampa	DC 0–4,5 V
Iškrovimo įtampa	DC 4,5–2V
Dabartinės parinktys	20A / 30A / 40A / 60A
Armatūros atstumas	Pritaikoma
Maitinimo šaltinis	Trijų{0}}fazių penkių{1}}laidų AC380V ±10%, 50Hz
Darbinė temperatūra	-10 laipsnių iki 40 laipsnių
Santykinė drėgmė	Mažiau nei arba lygus 80 proc.

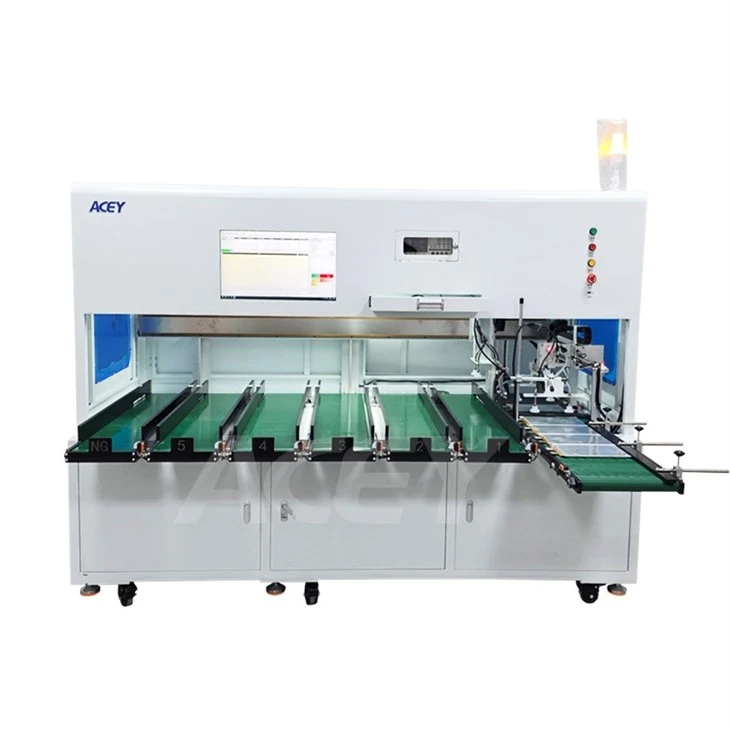

2. Polimerinių baterijų rūšiavimo mašina

ACEY-PCSM serijos baterijų elementų rūšiavimo aparatas naudojamas automatiškai patikrinti elementų įtampą ir vidinę varžą, tada rūšiuoja ir sugrupuoja elementus pagal iš anksto nustatytus parametrus. Nuoseklus elementų suderinimas padeda pagerinti drono akumuliatoriaus išvesties našumą, ciklo tarnavimo laiką ir veikimo stabilumą.



Pagrindinės specifikacijos

Parametras	Specifikacija
Prekės Nr.	ACEY-PCSM serija
Rūšiavimo efektyvumas	8–10 PPM
Įrangos panaudojimas	Didesnis arba lygus 95 %
Kanalų rūšiavimas	Iki 7 kanalų
Kanalo konfigūracija	6 tinkami kanalai + 1 NG kanalas
Taikomas langelio ilgis	50-170 mm
Taikomas langelio plotis	20-100 mm
Taikomas ląstelės storis	4-20 mm
Valdymo sistema	Integruotas pramoninis kompiuteris
Ekranas	21,5 colio ekranas
Įvesties įtampa	AC220V, 50Hz
Suslėgtas oras	Didesnis arba lygus 0,6 MPa
Pasirenkama konfigūracija	IR testeris ir brūkšninių kodų skaitytuvas
Tinkinimas	Ląstelių matmenys ir kanalo kiekis

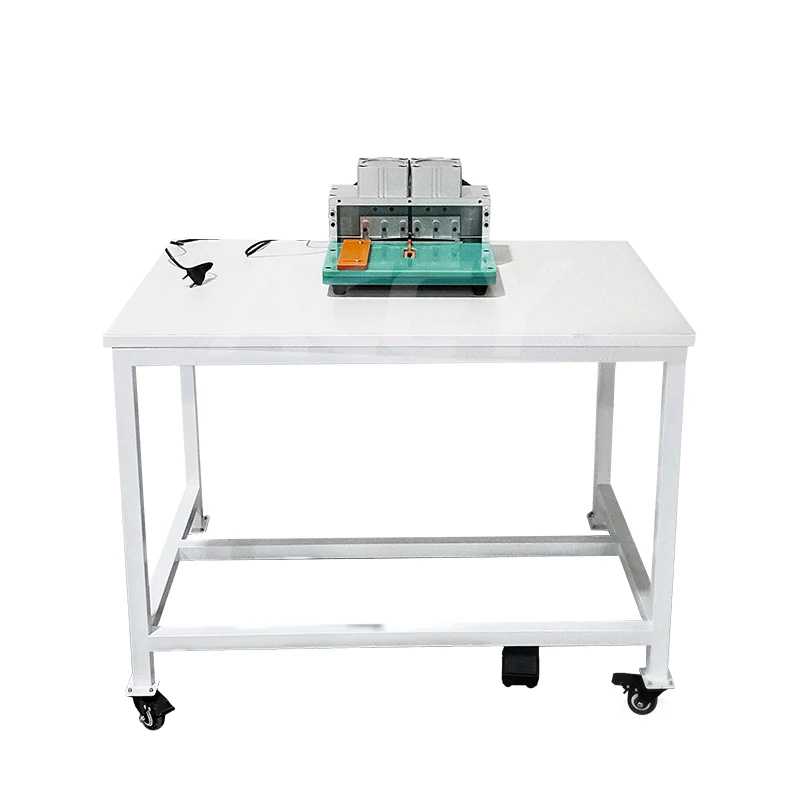

3. Maišelio ląstelių skirtukų pjovimo mašina

ACEY-PTC serijos ąselių pjovimo mašina skirta teigiamiems ir neigiamiems maišelių elementų ąsoms nupjauti iki nurodytų matmenų prieš suvirinant. Vienodų skirtukų dydžiai palengvina ląstelių išdėstymą ir pagerina suvirinimo nuoseklumą.



Pagrindinės specifikacijos

Parametras	Specifikacija
Prekės Nr.	ACEY{0}}PTC serija
Taikomas langelio tipas	Maišelio ląstelės
Teigiamas skirtuko plotis	5-60 mm
Neigiamas skirtuko plotis	5-60 mm
Skirtuko centro atstumas	12-150 mm
Didžiausia įvesties galia	Mažesnė arba lygi 500 W
Maitinimo šaltinis	AC220V ±10%, 50–60Hz
Mašinos matmenys	450 × 310 × 210 mm
Mašinos svoris	Maždaug . 14 kg

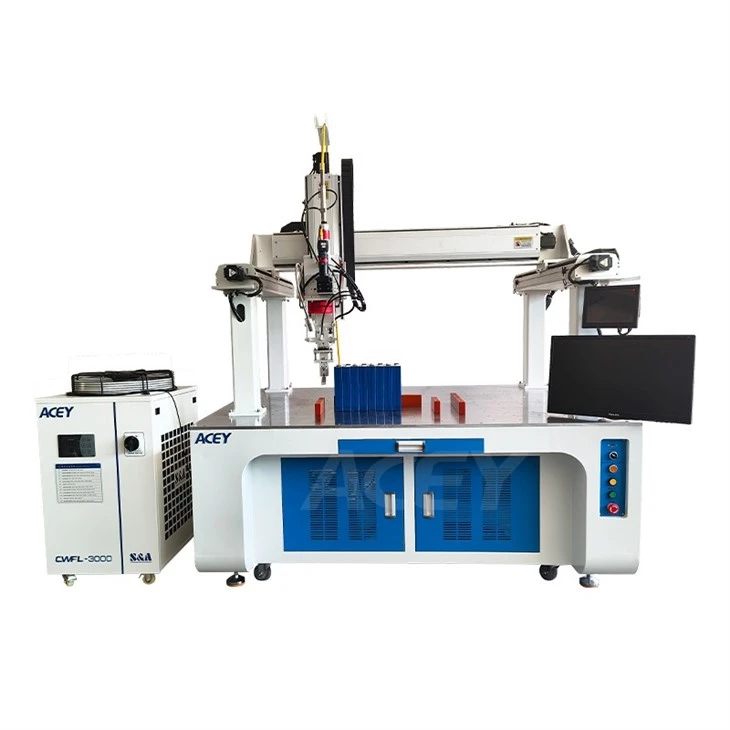

4. Baterijų paketas lazerinio suvirinimo aparatas

ACEY-LWM serijos lazerinis suvirinimo aparatas yra tinkamas maišelio elementų ir šynų konstrukcijoms. Jis tiekia koncentruotą energiją, programuojamus suvirinimo kelius ir lanksčią darbo vietos konfigūraciją. Norint gauti optimalius rezultatus, prieš pasirenkant lazerinį suvirinimą rekomenduojama atlikti mėginių tyrimą, ypač kai dirbama su plonais aliuminio ąselėmis ir skirtingomis metalinėmis jungtimis.



Pagrindinės specifikacijos

Parametras	Specifikacija
Prekės Nr.	ACEY-LWM serija
Lazerio galia	1500W / 2000W / 3000W
Lazerio bangos ilgis	1070 nm
Darbo režimas	Nuolatinis arba moduliacinis
Galios reguliavimo diapazonas	0–100%
Pluošto ilgis	15m
Aušinimo būdas	Vandens aušinimas
Židinio nuotolis	200 mm
Reguliuojamas fokusavimo diapazonas	-5 mm iki +5 mm
Suvirinimo eiga	Pritaikyta pagal akumuliatoriaus paketą







5. BMS testavimo mašina

BMS testeris patikrina akumuliatoriaus valdymo sistemos apsaugos parametrus ir ryšio funkcijas prieš galutinį paketo testavimą. Jis gali būti sukonfigūruotas skirtingiems serijų skaičiams ir srovės lygiams.

Sistema palaiko tiek įprastas techninės įrangos BMS plokštes, tiek išmaniąsias BMS plokštes su UART, CAN arba RS485 ryšiu.



Pagrindinės specifikacijos

Prekė	Specifikacija
Įranga	BMS apsaugos plokštės testavimo mašina
Modelis	ACEY-BP serija
Palaikoma serija	20S / 24S / 32S ir kitos pritaikytos konfigūracijos
Perkrovimo įtampa	500–5000 mV, tikslumas ±1 mV
Perkrovos įtampa	500–5000 mV, tikslumas ±1 mV
Apsaugos nuo perkrovos srovė	120 A / 200 A / 300 A / 400 A / 500 A / 600 A
Maksimali įkrovimo srovė	50 A / 100 A / 200 A / 300 A
Maksimali išėjimo įtampa	5000 mV vienam ląstelės modeliavimo kanalui
Atsparumo bandymo diapazonas	0–999 mΩ, tikslumas ±1 mΩ
Trumpas-grandinės apsaugos laikas	0–5000 μs, tikslumas ±1 μs
Bendravimas	UART / CAN / RS485
BMS tipas	Aparatinė BMS ir išmanioji BMS
Standartinė konfigūracija	Pramoninė kompiuterių ir įrangos spinta

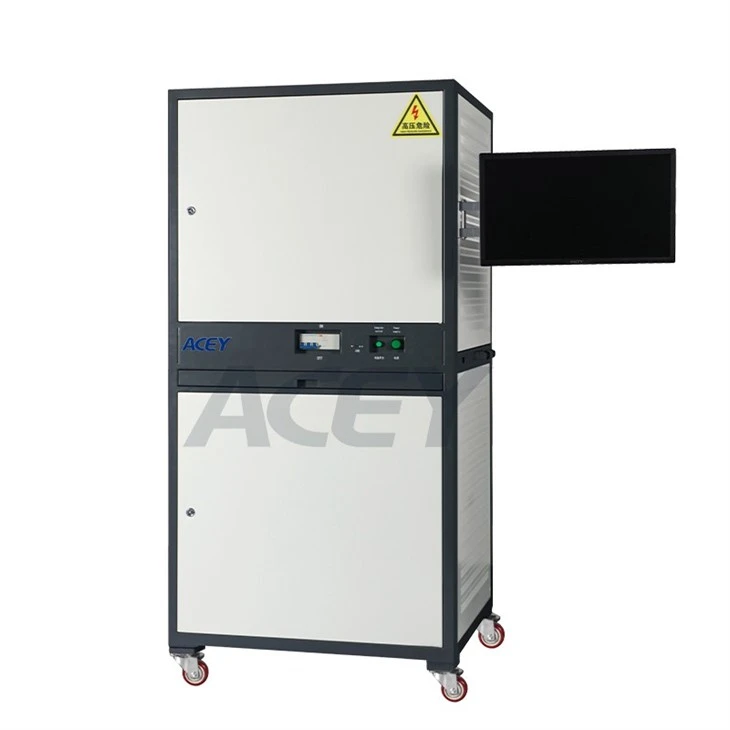

6. Baterijų paketo integruotas testavimo aparatas

Akumuliatoriaus komplekto išsamus testeris patikrina surinkto drono akumuliatoriaus elektros ir apsaugos veikimą. Jis gali patikrinti paketo įtampą, vidinę varžą, įkrovimo ir iškrovimo srovę, apsaugą nuo trumpojo-jungimo, viršsrovių delsą ir temperatūros jutiklio varžą.



Pagrindinės specifikacijos

Prekė	Specifikacija
Įranga	Baterijų paketo išsamus testavimo aparatas
Modelis	ACEY{0}}BIT serija
Įtampos diapazonas	60 V / 100 V / 120 V / 150 V
Vidinio pasipriešinimo diapazonas	0–2000 mΩ
Įkrovimo srovė	30 A / 50 A / 100 A
Iškrovimo srovė	120 A / 200 A / 300 A / 400 A / 500 A
Trumpas{0}}grandų laikas	0–2000 μs
Viršsrovės delsos laikas	0–30 s
NTC bandymų diapazonas	0–100 kΩ
R1 bandymų diapazonas	0–100 kΩ
Maitinimo šaltinis	AC 200–240 V
Standartinė konfigūracija	Pramoninė kompiuterių ir įrangos spinta

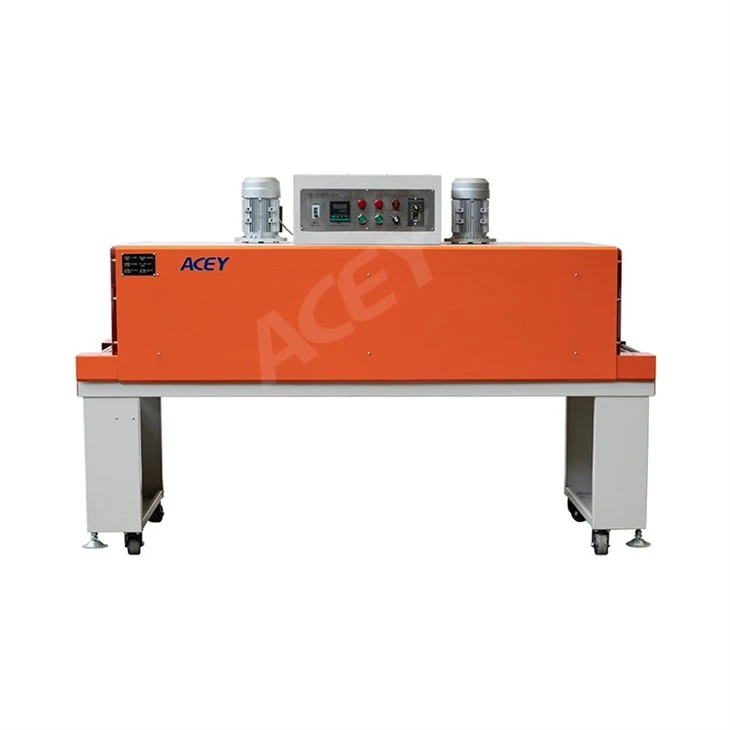

7. PVC šilumos susitraukianti mašina

Šilumos susitraukianti mašina naudojama surinktiems drono akumuliatoriams sandariai apvynioti izoliacine plėvele. Reguliuojamas šildymas užtikrina, kad plėvelė tolygiai susitrauktų aplink akumuliatorių, užtikrinant elektros izoliaciją, paviršiaus apsaugą ir gražią išvaizdą. Šildymo temperatūrą ir transportavimo greitį galima reguliuoti atsižvelgiant į akumuliatoriaus matmenis ir naudojamos karščiui{2}}susitraukiančios plėvelės medžiagos tipą.



Pagrindinės specifikacijos

Parametras	Specifikacija
Prekės Nr.	ACEY-5035C
Maitinimas	380V50-60HZ
Galia	15 kW
Tunelio matmenys	Susitraukiančio tunelio dydis: L1800 x P500 x A350 mm
	*Efektyvus dydis: P400 x A300mm
Transportavimo greitis	0-15m/min
Medžiagos perdavimas	Tinklelis
Konvejerio pakrovimas	25kg maks
Mašinos dydis	2100 mm x 750 mm x 1620 mm (I* P * A)
Svoris	apie 200 kg
Susitraukianti plėvelė	PE,POF,PVC,PP

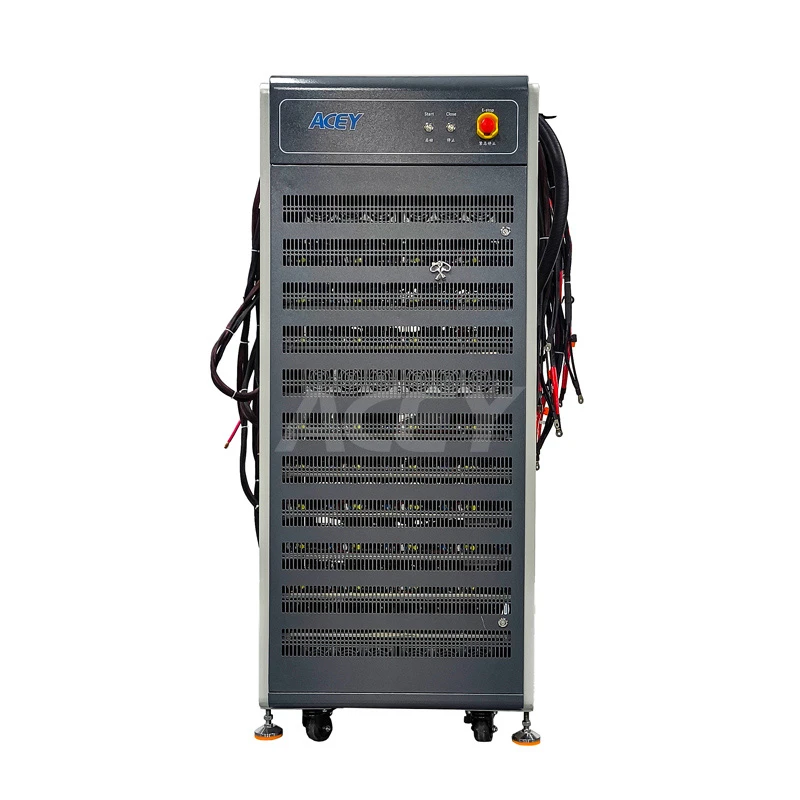

8. Baterijų senėjimo mašina

ACEY-BA serijos baterijų senėjimo aparatas sukurtas atlikti programuojamą įkrovimo{1}}iškrovimo ciklą ir imituojamus baigtų UAV baterijų blokų veikimo bandymus. Senėjimo procesas padeda aptikti galimas talpos, įtampos, temperatūros, jungties vientisumo ir apsaugos veikimo problemas prieš gaminio pristatymą.



Pagrindinės specifikacijos

Prekė	Specifikacija
Įranga	Akumuliatoriaus įkrovimo / iškrovimo senėjimo mašina
Modelis	ACEY-BA serija
Vieno{0}}kanalo įtampa	60 V / 100 V / 120 V / 150 V / 200 V / 300 V / 750 V
Įkrovimo / iškrovimo srovė	50 A–1000 A, pritaikoma
Kanalų skaičius	1 / 2 / 4 / 8 / 16 / 32
Kanalo veikimas	Kiekvienas kanalas veikia nepriklausomai
Įkrovimo režimai	CC / CV / CCCV
Iškrovimo režimai	Pastovi srovė / pastovi galia / pastovi varža
Išjungti{0}}sąlygas	Laikas, įtampa, srovė, talpa, −ΔV, elemento įtampa ir RSOC
Tikslumas	±0,05 % FS + 0.05 % RD
Maksimalus ciklų skaičius	9999
Maksimalus programuojamas žingsnių skaičius	9999
Įdėtos kilpos	Iki 10 lygių

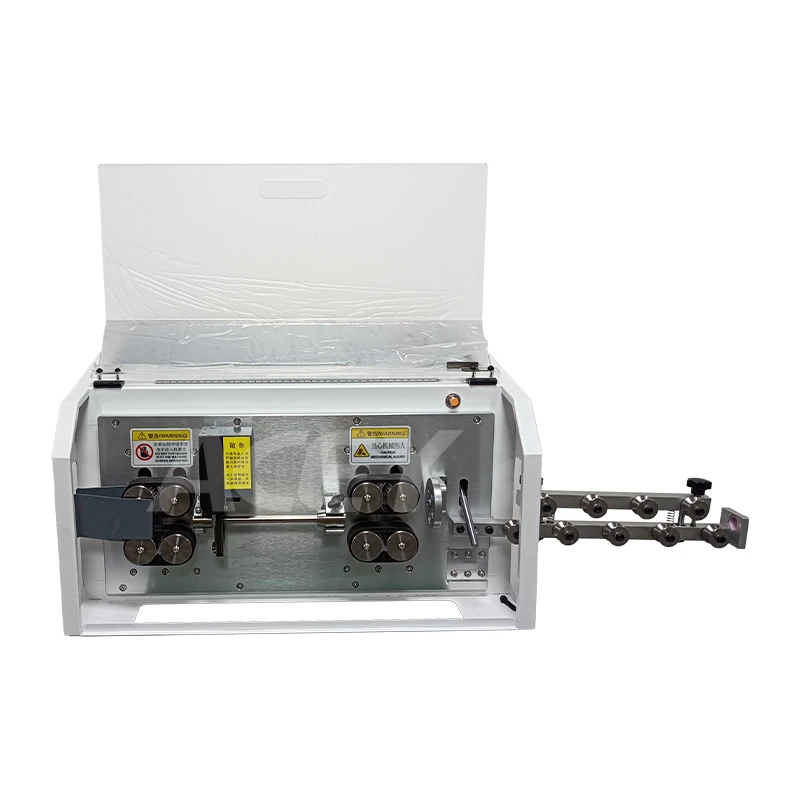

9. Vielos nuėmimo mašina

Automatinis laidų nuėmiklis naudoja 8 ratų pavarą su dvigubo šoninio slėgio ratais ir stipria galia, dideliu tikslumu. Diržo padavimo sistema gali užtikrinti, kad vielos paviršius nebūtų pažeistas. Jis plačiai naudojamas apdorojant karinius gaminius, medicinos įrangą, ryšių kabelius, maitinimo kabelius, apvalkalinius laidus, minkštus ir kietus laidus.



Pagrindinės specifikacijos

Parametras	Specifikacija
Ekranas	7 colių spalvotas jutiklinis ekranas
Taikomas vielos skersmuo	Kelių-vijų varinė viela, bendraašis kabelis, viela su apvalkalu ir kt.
Taikomas vielos šerdies plotas	BVR 1.5 - 35 mm
Ašmenų medžiaga	Importuotas greitasis{0}}plienas
Maksimalus vamzdžio skersmuo	16 mm
Darbinė įtampa	220V / 50Hz
Pjovimo ilgio diapazonas	0 - 100 metrai
Nuplėšimo ilgis abiejuose galuose	Vielos galvutė: 0 - 250 mm, vielos galas: 0 - 120 mm (jei vielos galvutė > 500 mm, galima pridėti pjovimo įtaisus, kad būtų galima pjauti be galo ilgai)
Nuėmimo greitis	1500 vienetų/val









Programos

Ši maišelių ląstelių pakuotės gamybos linija plačiai naudojama gaminant:

• FPV lenktyninių dronų baterijos
• Komerciniai UAV baterijų paketai
• Žemės ūkio dronų baterijos
• Dronų baterijų tyrinėjimas ir kartografavimas
• Pramoninės patikros UAV baterijos
• RC malūnsparnių baterijos
• RC lėktuvų baterijų paketai
• Didelės{0}}kainos LiPo baterijų paketai
• Ličio polimerų energijos paketai
• Individualūs UAV baterijų moduliai



Kodėl verta rinktis ACEY drono baterijų surinkimo liniją?

1. Pilnas gamybos sprendimas iki galo
2. Sukurta specialiai LiPo baterijų paketams
3. Suderinamas su skirtingos talpos ir dydžių akumuliatoriais
4. Modulinė konfigūracija pagal kliento reikalavimus
5. Stabili suvirinimo kokybė ir didelis surinkimo nuoseklumas
6. Lengvas valdymas ir priežiūra
7. Lankstus išplėtimas būsimiems automatikos atnaujinimams
8. CE atitinkanti įranga
9. Visuotinis montavimas ir techninė pagalba



DUK
1. Kokio tipo baterijas gali gaminti ši gamybos linija?

Linija skirta ličio polimero (LiPo) maišelių akumuliatorių paketams, naudojamiems dronuose, UAV, RC orlaiviuose ir kitose didelės galios nešiojamuosiuose įrenginiuose.

2. Ar galima pritaikyti gamybos liniją?

Taip. Įrangos konfigūraciją galima pritaikyti pagal akumuliatoriaus matmenis, pakuotės dizainą, kasdienę produkciją ir gamyklos išdėstymą.

3. Ar toje pačioje linijoje gali būti gaminamos skirtingos talpos baterijos?

Taip. Linija palaiko lanksčią gamybą po parametrų reguliavimo.

4. Kokie yra gamybos pajėgumai?

Gamybos pajėgumas priklauso nuo akumuliatoriaus struktūros ir įrangos konfigūracijos. Galimi individualūs sprendimai.

5. Kuris suvirinimo būdas labiau tinka drono maišelių baterijoms?
Ultragarsinis suvirinimas paprastai rekomenduojamas įprastiems aliuminiu ir nikeliu{0}}dengtiems variniams maišelių elementams. Lazerinį suvirinimą galima pasirinkti suderinamoms šynų-su-šynų konstrukcijoms po pavyzdžio bandymo.

6. Ar ACEY teikia įrengimą ir mokymus?

Taip. Mes teikiame montavimo nurodymus, paleidimą, operatorių mokymus ir visą gyvenimą trunkančią techninę pagalbą.
